Ierīce ПКФ-СД domāta filtrācijas koeficenta noteikšanai smilšainas grunts ar traucētu salikumu optimālā mitrumā un maksimālā standarta blīvuma pēc ГОСТ -22733-77.
Var tikt izmantots grunts filtrācijas koeficenta noteikšanai, kuras izmanto ceļu un aerodromu būvniecībā drenējošu un salizturīgu ceļu slāņu ierīkošanā pēc ГОСТ -25584-90.
Apraksts

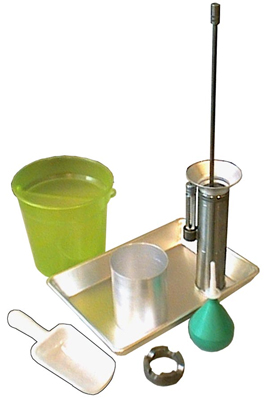

Ierīce sastāv no sekojošām daļām: filtrācijas caurule, trombējoša ierīce, glāze un vanna. Caurule ir dobs taisns cilindrs ar uzskrūvējamu pamatni. Pamatnē ir 3mm caurumi, kurus apsedz ar misiņa sietiņu ar a ligzdām 0,25mm. Pie cilindra augšējās daļas ar uzmavu ir pievienota ūdensmēra caurule (pjezometrs) ar ūdens līmeņa izmaiņu skalu 0....50mm(iedaļas vērtība 5mm).Ūdens spiediena gradienta radīšanai, kas ir vienāds ar vienu ir paredzēta speciāla glāze un paliktnis lieka ūdens no glāzes. Blietēšana sastāv no atsvara, kas pārvietojas pa stieni līdz ierobežotājam, kas fiksē celšanas augstumu virs laktas.
Galvenie raksturlielumi
|
Filtrācijas caurule |
augstums |
220 mm |
|
Iekšējais diametrs |
50,5 mm |
|
|
Garengriezuma laukums |
20 cm² |
|
|
Filtrācijas sieta caurumu izmēri |
no 0,25×0,25 līdz 0,4×0,4 mm |
|
|
Perforētas pamatnes caurumu diametrs |
4 mm |
|
|
Perforētas pamatnes caurumu skaits |
30 gab. |
|
|
Pjezometra dalījuma vērtība |
5 mm |
|
|
Trombēšana |
Atsvara masa |
500 gr. |
|
Krišanas augstums |
300 mm |
|
|
Glāze |
augstums |
125mm |
